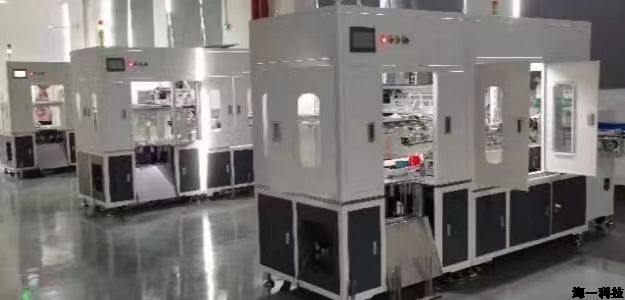

NTC传感器全自动双线芯片组装焊接设备
    NTC传感器全自动双线芯片组装焊接设备
  • 产品分类:第一事业部(标准 机)
详细介绍



设备型号:HY-ND-S

设备功能:包含剥线机、治具自动上料、胶纸自动贴附线材、

整角、自动上芯片、自动焊接、堆叠收料。



一、文件说明

就本设备的相关技术参数、技术指标进行描述说明,作为合同附件。

二、设备工艺流程:

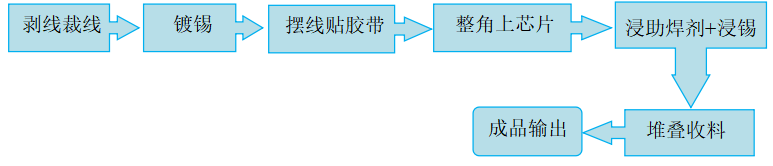

1、设备工艺流程



2、安装位置要求:需安装于平整的地面,需要配备市电及不低于0.6Mpa的气源。



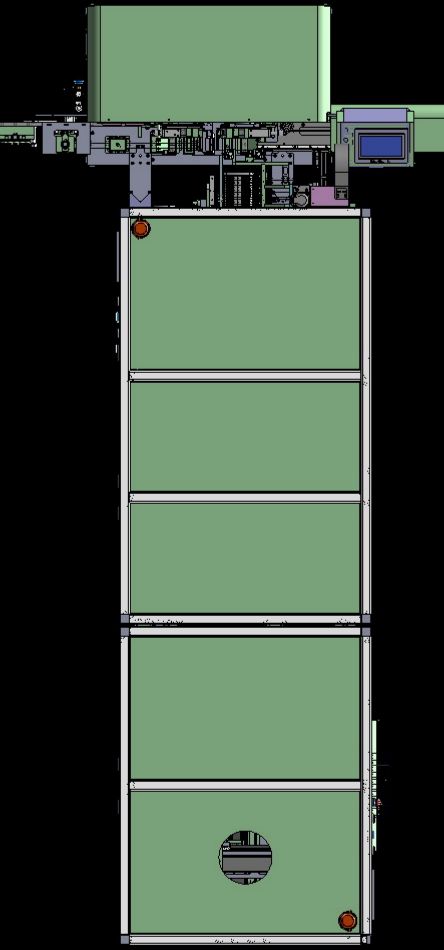

三、设备结构及工作原理

1、设备结构及工作原理描述:

为方便维修、调试,由多台独立设备组合成线体方式,从线材剥线加工,经整角后,将芯片与线材组装后进行浸锡焊接,将焊接完成后的产品堆叠收料。



2、达成目标描述:自动完成线材与芯片组装焊接及收料作业



四、主要技术参数、配置、设备关键部件

1、环境要求:

序号

项目

规格/参数

备注

1

供应电力

AC220V/50HZ


2

供应气压

Max0.6MPa


3

工作环境

工作温度:—10℃~45℃,湿度≤95%;

无凝露及结冰

4

噪音

60db


5

防尘

常规






2、技术参数:

序号

名称

规格/参数

备注

1

兼容线材规格

AWG26/28/30

需更换部分配件

2

兼容芯片厚度

0.4mm~0.55mm

需更换部分配件

3

兼容芯片(正方形)

0.8/1.0/1.2/1.5

需更换部分配件

4

可加工最短线材

40mm

25~40mm需定制

5

可加工最长线材

500mm


6

铝板条摆放产品数量

28Pcs


7

铝条放置数量

100条

弹夹式上料

8

助焊剂补充方式

循环补液

可调流量

9

镀锡、浸锡温度

240~270度

根据焊锡成份可调


焊锡补充方式

自动


10

浸锡深度控制方式

程式控制

可调参数(Z轴)

11

浸锡前预热

时间可调

12

线材半剥功能

可调

13

剥线长度(线头)

1~3mm

可调(常规2.0mm)

14

剥线长度(线尾)

2~10mm

可调

15

良率(掉芯、焊接不良)

98~99.5%

锡、线材、芯片有关联

16

效率

2200Pcs/H

锡、线材、芯片有关联(依60mm计算

17

铝条规格

3*320*14.5mm

产品间距9mm











3、主要配件品牌:

序号

项目

品牌

1

电机

松下/汇川/信捷/研控/金恭

2

PLC(可编程控制器)

松下/三菱

3

屏幕

维纶通

4

丝杆

上银/TBI

5

导轨

上银/TBI

6

气缸

SMC/亚德客/EMC

7

传感器

道川

8

低压电器

正泰/德力西/施耐德/一佳

2、安装位置要求:需安装于平整的地面,需要配备市电及不低于0.6Mpa的气源。



三、设备结构及工作原理

1、设备结构及工作原理描述:

为方便维修、调试,由多台独立设备组合成线体方式,从线材剥线加工,经整角后,将芯片与线材组装后进行浸锡焊接,将焊接完成后的产品堆叠收料。



2、达成目标描述:自动完成线材与芯片组装焊接及收料作业



四、主要技术参数、配置、设备关键部件

1、环境要求:

序号

项目

规格/参数

备注

1

供应电力

AC220V/50HZ


2

供应气压

Max0.6MPa


3

工作环境

工作温度:—10℃~45℃,湿度≤95%;

无凝露及结冰

4

噪音

60db


5

防尘

常规






2、技术参数:

序号

名称

规格/参数

备注

1

兼容线材规格

AWG26/28/30

需更换部分配件

2

兼容芯片厚度

0.4mm~0.55mm

需更换部分配件

3

兼容芯片(正方形)

0.8/1.0/1.2/1.5

需更换部分配件

4

可加工最短线材

40mm

25~40mm需定制

5

可加工最长线材

500mm


6

铝板条摆放产品数量

28Pcs


7

铝条放置数量

100条

弹夹式上料

8

助焊剂补充方式

循环补液

可调流量

9

镀锡、浸锡温度

240~270度

根据焊锡成份可调


焊锡补充方式

自动


10

浸锡深度控制方式

程式控制

可调参数(Z轴)

11

浸锡前预热

时间可调

12

线材半剥功能

可调

13

剥线长度(线头)

1~3mm

可调(常规2.0mm)

14

剥线长度(线尾)

2~10mm

可调

15

良率(掉芯、焊接不良)

98~99.5%

锡、线材、芯片有关联

16

效率

2300Pcs/H

锡、线材、芯片有关联(依60mm计算

17

铝条规格

3*320*14.5mm

产品间距9mm











3、主要配件品牌:

序号

项目

品牌

1

电机

松下/汇川/信捷/研控/金恭

2

PLC(可编程控制器)

松下/三菱

3

屏幕

维纶通

4

丝杆

上银/TBI

5

导轨

上银/TBI

6

气缸

SMC/亚德客/EMC

7

传感器

道川

8

低压电器

正泰/德力西/施耐德/一佳
