详细介绍
设备功能：本设备为MF系列产品的摆线并固定在铝条治具上，其包含剥线机、
铝条自动上料、自动排线上铝条、胶纸自动贴附固定线材、堆叠挂靠收料。
2、安装位置要求：需安装于平整的地面，需要配备市电及不低于0.6Mpa的气源。
三、设备结构及工作原理

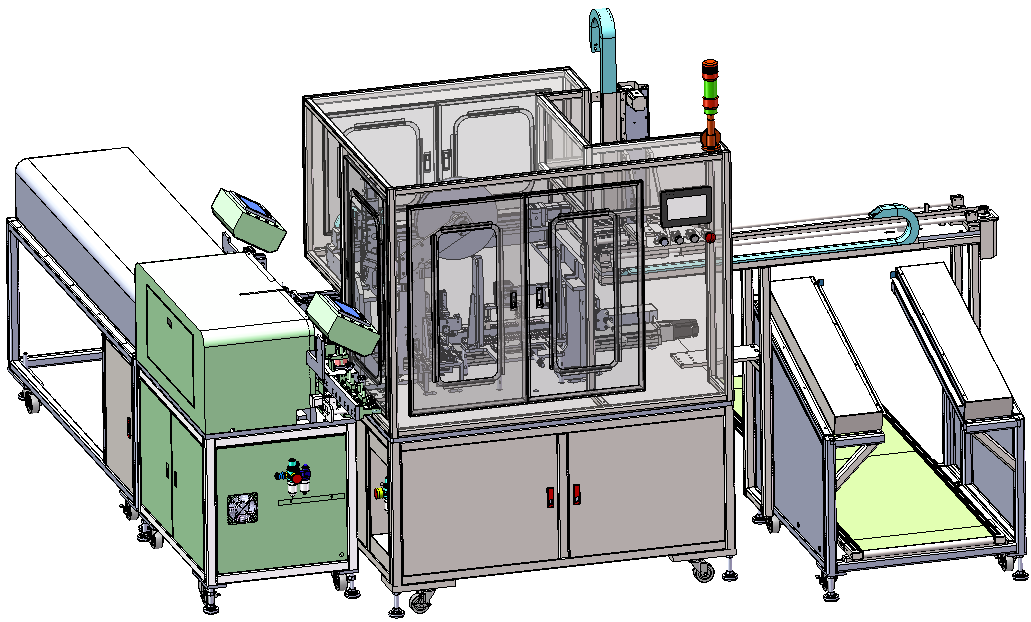

1、设备结构及工作原理描述：

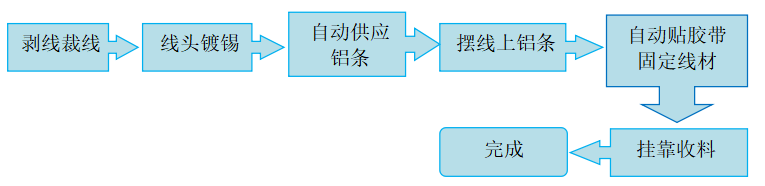

为方便维修、调试，由多台独立设备组合成线体方式，从线材剥线加工，完成线头镀锡后，将线材按要求摆放到铝条上，再自动贴附胶带，将线材整齐划一的固定在铝条上，最后经由机械手将固定好的铝条和线材一并整齐送入收料架中，因此设备可完成长线(Max1500mm)的作业，故采用挂靠的方式完成收料。
2、达成目标描述：自动完成长线的铝条固定及收料作业，为后段焊接MF系列产品提供配套生产。
四、主要技术参数、配置、设备关键部件
1、环境要求：
序号 | 项目 | 规格/参数 | 备注 |
1 | 供应电力 | AC220V/50HZ | |
2 | 供应气压 | Max0.6MPa | |
3 | 工作环境 | 工作温度：—10℃~45℃，湿度≤95%； | 无凝露及结冰 |
4 | 噪音 | ≤60db | |
5 | 防尘 | 常规 |
2、技术参数：
序号 | 名称 | 规格/参数 | 备注 |
1 | 兼容线材规格 | AWG26/28/30 | 需更换部分配件 |
2 | 可加工最短线材 | 40mm | |
3 | 可加工最长线材 | 1500mm | |
4 | 铝板条摆放产品数量 | 28Pcs | |
5 | 铝条放置数量 | 100条 | 弹夹式上料 |
6 | 线材半剥功能 | 有 | 可调 |
7 | 线芯长度 | 1~3mm | 可调(常规1.5mm) |
8 | 效率 | 约2000Pcs/h | 锡、线材、芯片有关联（依50mm计算） |
9 | 设备运行安全防护 | 安全门、门禁 | |
10 | 铝条规格 | 3*320*14.5mm | 产品间距9mm |
3、主要配件品牌：
序号 | 项目 | 品牌 |
1 | 电机 | 松下/汇川/信捷/研控/金恭 |
2 | PLC（可编程控制器） | 松下或三菱 |
3 | 屏幕 | 维纶通 |
4 | 丝杆 | 上银/TBI |
5 | 导轨 | 上银/TBI |
6 | 气缸 | SMC/台湾亚德客/EMC |
7 | 传感器 | 道川 |
8 | 低压电器 | 正泰/德力西/施耐德/一佳 |
